東風4.5噸四驅消防灑水車
所屬車型：村鎮/企業專職消防車
銷售經理：李部長
銷售熱線：19571657183 銷售熱線：13997876298
微信在線：19571657183
地址：隨州市曾都區經濟開發區汽車工業園
掃我購車享優惠！
超長質保
專業團隊
全程監督
合作共贏

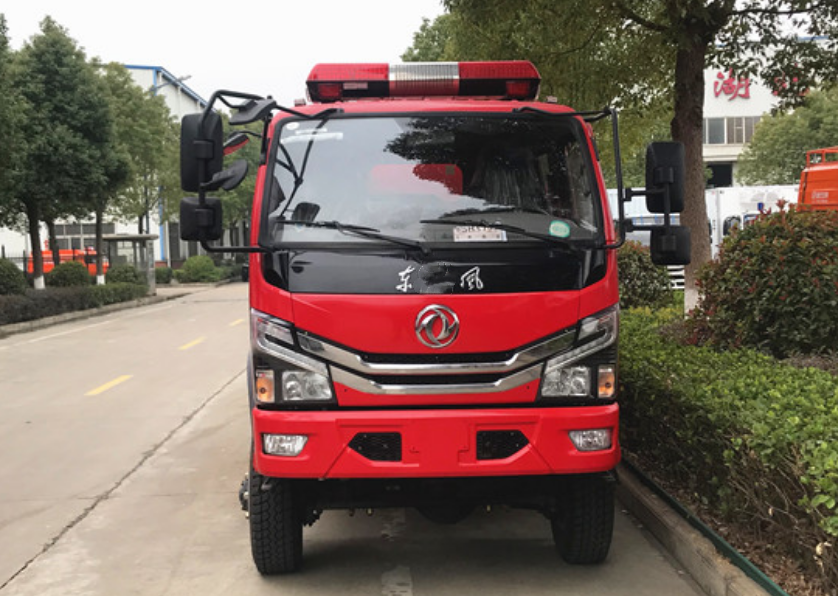

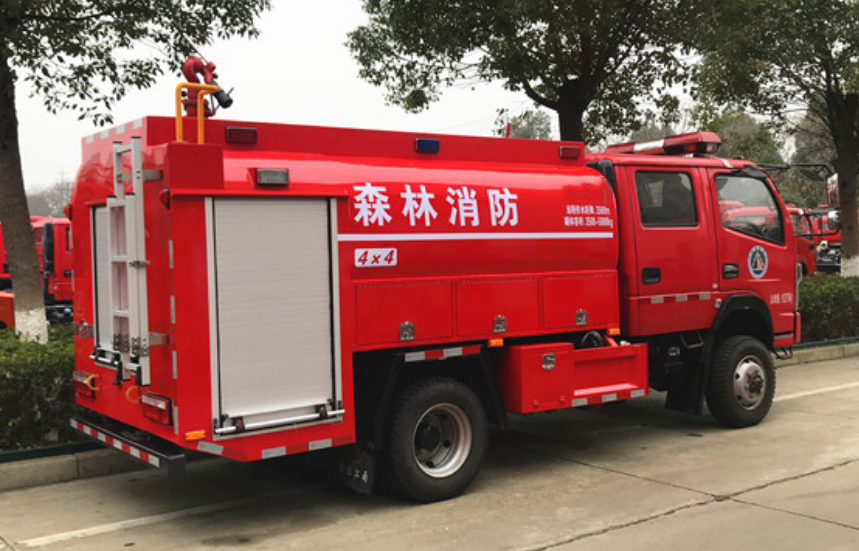

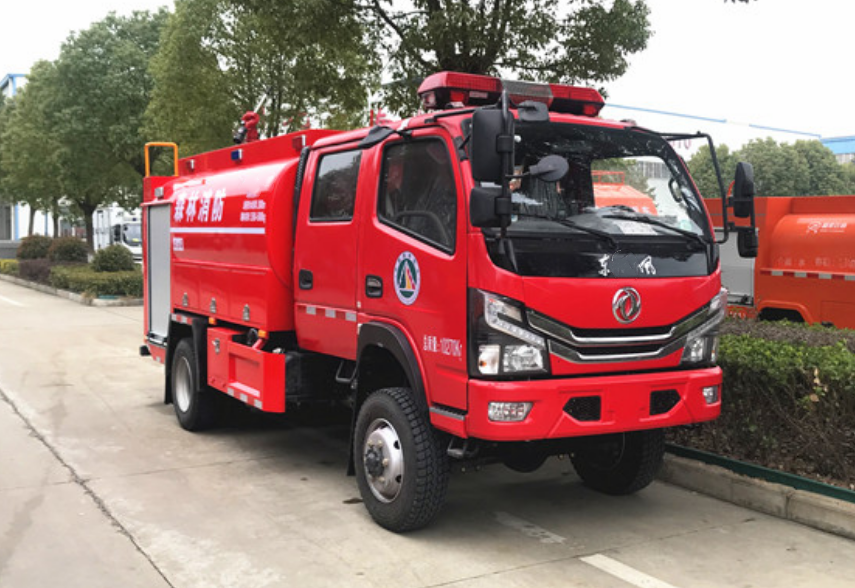

東風4.5噸四驅消防灑水車
序號 | 項 目 | 配置/參數 | ||
1 | 底盤 | 底盤型號 | EQ2110GSZ6DJ | |
發動機型號/功率（KW） | Q25-152E60/112KW | |||
軸 距 | 3400 | |||
乘員數（含駕駛員） | 2+3 | |||
最高車速（km/h） | 105 | |||
2 | 尺寸參數 | 外廓尺寸 | 長 | 6230,6360 |
寬 | 2100 | |||
高 | 2730 | |||
懸長（前懸/后懸）（mm） | 1050/1780,1180/1780 | |||
3 | 質量參數 | 整備質量 | 整車 | 5280 |
滿載質量 | 整車 | 10270 | ||
前 軸 | 3600 | |||
后 橋 | 6670 | |||
4 | 罐體 | 容量 L/Kg | 水 | 4750/4750 |
泡沫 | ---- | |||
外形尺寸 長×寬×高 | 水罐 | 2400×1900×1200 | ||
泡沫罐 | ---- | |||
5 | 消防泵 | 低壓工況（L/s/MPa） | 30.0/1.0 | |
中壓工況（L/s/MPa） | ---- | |||
中低壓聯用工況（L/s/MPa） | 低壓 | ---- | ||
中壓 | ---- | |||
6 | 消防炮 | 水 | 額定流量 （L/S） | 30 |
額定噴射壓力（MPa） | ≤1.0 | |||
射程 （m） | 60 | |||
泡沫 | 額定流量 （L/S） | ---- | ||
額定噴射壓力 kPa） | ---- | |||
射程 （m） | ---- | |||
混合比 （%） | ---- | |||
其它 | 回轉角（°） | 360 | ||
俯仰角（°） | -15～70 | |||
詳細描述
一、整車
1.外廓尺寸：6230,6360mm×2100mm×2730 mm
2.乘員人數：3
3.水罐：容積4750 L
4.水泵：流量30L/S@1.0MPa
5.水炮：流量30L/S@0.8MPa，射程不小于60m。(選裝可拆卸)
二、底盤
1.型號：東風EQ2110GSZ6DJ
2.驅動型式：4×4
3.軸距：3400mm
4.發動機：
型號為Q25-152E60，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
?額定輸出功率為：112KW
?排放標準：國Ⅵ
5.變速箱：機械式手動變速箱，5個前進檔
6.轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
7.制動系統
?行車制動：真空助力制動
?駐車制動：中央鼓式制動
?輔助制動：發動機排氣制動
8.最高車速：105km/h
9.取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。
三、駕乘室
1.結構：整體鋼骨架焊接平頭駕駛室，固定型。
2.布局：雙排駕駛室，乘員人數為2+3。
3.設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
四、上裝
(一)罐體
1.容積：4750L（水）。
2.結構：
?方圓焊接結構，內設防蕩隔板和防浪孔。
?人孔及人孔蓋1套，直徑φ500 mm。
?注水管位于泵房內，通徑為DN65。
?排污管1個，位于罐體底部，通徑為DN25。
3.材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。（根據客戶需要：內壁可做防腐處理，經久耐用。）
4.設備：
?人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
?排污閥：手動控制
(二)器材箱
1.結構：
?罐體兩側分部設有3個工具箱，采用上掀門，安裝氣彈簧方便開啟。
?泵室框架為焊接結構。
?內蒙皮為鍍鋅花紋板。
?根據器材固定需要，配置鋁合金型材固定架或隔板。
2.材質：泵室蒙皮為優質碳鋼材料。
3.卷簾門：
?材質為輕合金卷簾門，質量輕，防腐性能好。
?卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4.頂部：采用防滑作用的花紋板及防護欄，確保人員安全。
5.尾部：配備可供消防人員上下的爬梯。
五、消防泵及水路系統
1．消防泵
?型號：CB10/30 車用消防泵
?安裝位置：后置
?流量及壓力：30L/S@1.0MPa
?引水時間：≤35秒（7米吸深時）
2．消防炮（選裝可拆卸）
?型號：PS30 車載手動炮
?安裝位置：泵室頂部
?流量及壓力：30L/S@0.8MPa
?射程：不小于60m
?旋轉角度：360°
?俯仰角；-15°～60°
3．消防管路
?罐吸水管路：一個DN100，帶手動蝶閥
?外吸水管路：一個DN100，帶捫蓋
?炮出水管路： DN65，帶止回閥，手動球閥
?水帶出水管路： 2個DN65，帶管牙、手動球閥
?泵往罐注水管路：DN50，帶手動球閥
?消防栓注水管路：DN65，帶管牙捫蓋，罐體右側
?放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
六、電氣系統
1.車輛兩側裝有3個符合國家標準的側標志燈
2.尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。
3.操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。
七、器材配備及布置
1.配備原則
?客戶有特殊需求時，根據客戶的需求配備
?客戶沒有特殊需求時，按照公司的企業標準配備
八、隨車基本配備清單
序號 名 稱 數 量 序號 名 稱 數 量
1 吸水膠管 2根 2 底盤專用工具 1付
3 吸水管扳手 2個
九、整車涂裝
?供水車的外表噴涂白色；
?消防泵管路噴涂R03大紅色；
十、隨車文件資料
底盤使用說明書（1份）
底盤維修手冊（1份）
底盤質量保修卡（1份）
底盤合格證（1份）
隨車維修工具清單（1份）
消防泵使用維修說明書（1份）
供水車車使用說明書
供水車器材交貨清單
供水車合格證
供水車交接清單
